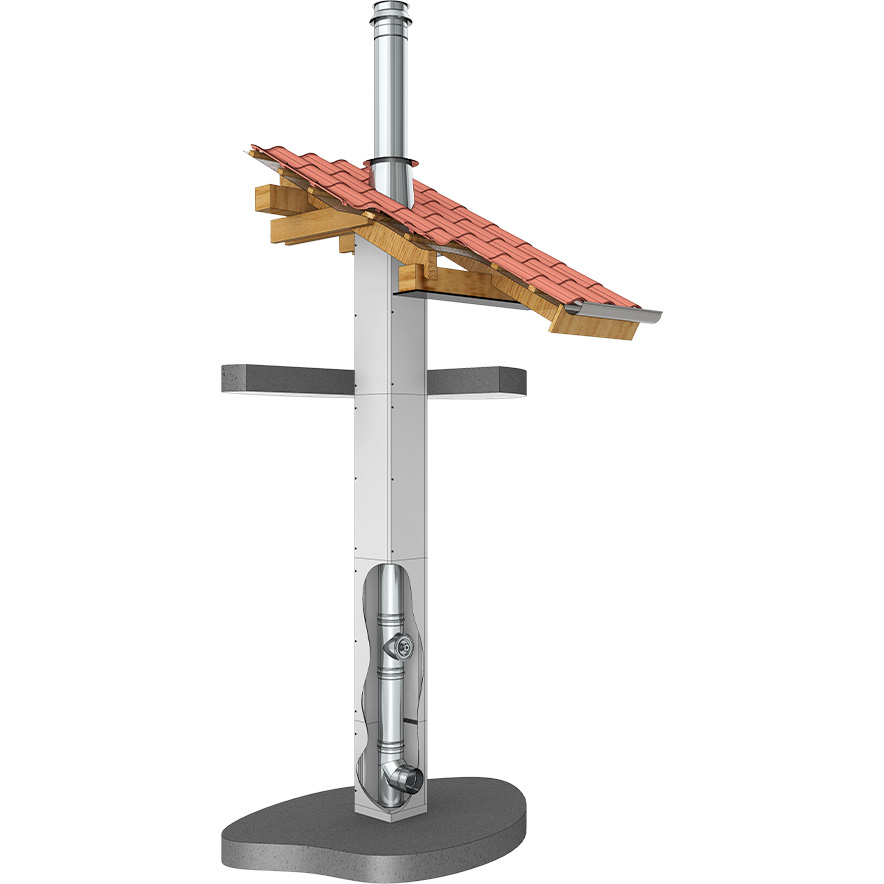

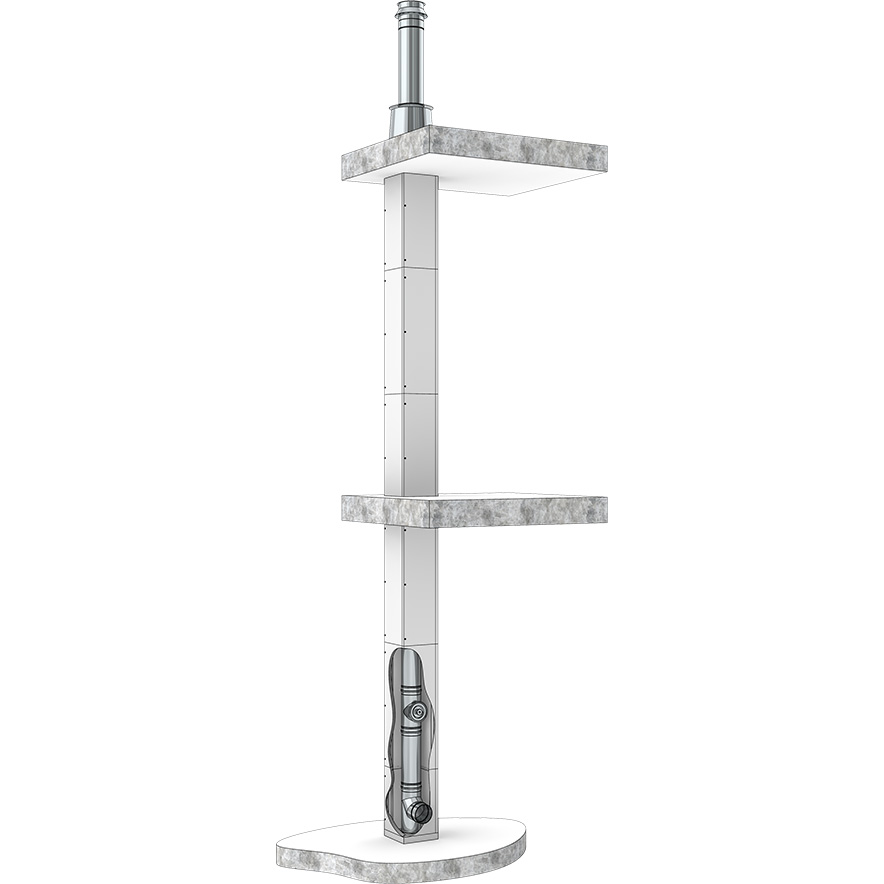

Das Leichtbauschacht-System MULTI90-DD, bestehend aus Calciumsilikat-Brandschutzplatten, M+S Innenrohren der Systeme RMED, RDD, POLY oder POLY-FLEX und je nach Abgastemperatur auch 25 mm stärken Dämmschalen, findet seinen Einsatz in Verbindung mit Feuerstätten, die mit Öl oder Gas betrieben werden. Die Ausführung über Dach kann sowohl mit Schacht und Verkleidung als auch mit Edelstahlrohren erfolgen.
Alternativ kann der MULTI90-DD auch als Montageschacht für die Aufnahme von CE-zertifizierten Innenrohren und je nach Abgastemperatur mit 25 mm Dämmschalen verwendet werden.
Einsatzbereich
- Regelfeuerstätten für Öl, Gas
- Neubau und Sanierung
- Brennwertgeräte
- BHKW, Verbrennungsmotoren
- Gasbetriebene Wärmepumpen
- Brennstoffzellen
Eigenschaften
- Sehr gute Dämmeigenschaften
- Handlich und montagefreundlich aufgrund des geringen Gewichtes

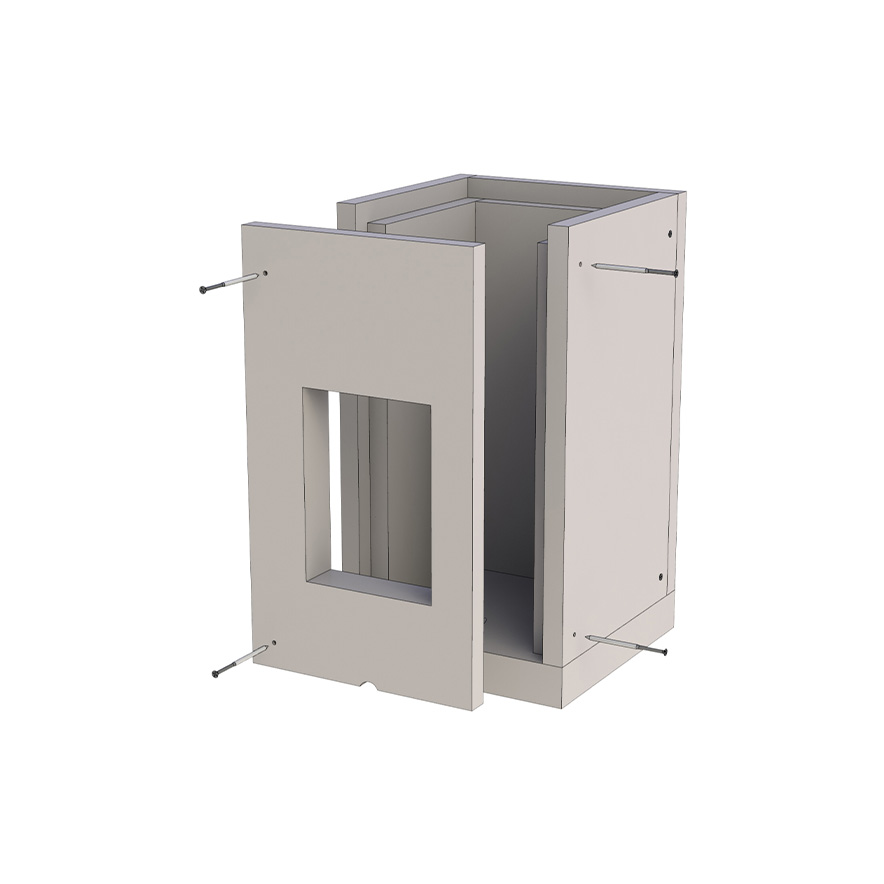

- Sichere Verbindungstechnik durch Nut- und Federverbindungen
- Verschiedene Innenrohrlösungen und Schachtverkleidungen werden allen Anforderungen gerecht
- Geringe Abstände zu brennbaren Bauteilen
- 25 m Aufbauhöhe des Schachtes ohne Zwischenstütze
- Statikset für Aufbauhöhen über Dach bis 3 m
Technische Daten
| Material | Calciumsilikat-Brandschutzplatten |
|---|---|
| Wandstärke | 60 mm Weitere auf Anfrage |
| Schachtmaße innen | 140 x 140 mm bis 330 x 330 mm Weitere auf Anfrage |
| Dämmung | bis 160°C Abgastemperatur ohne Dämmung ab 160°C Abgastemperatur min. 25 mm Dämmschalen Ringspalt bis 160°C zwischen Innenrohr und Schachtinnenseite min. 20 mm ab 160°C zwischen Dämmung und Schachtinnenseite min. 20 mm |
| Dichtung | EPDM-Dichtung (bis 120°C) Silikon-Dichtung (bis 200°C) |
Werkstoff
Innen: 1.4571 oder 1.4404
Außen: 1.4301
Weitere auf Anfrage
Materialstärke
Innen: 0,6 mm
Außen: 0,6 mm
Weitere auf Anfrage
Oberfläche
Hochglanz / Optional: matt, lackiert, gebürstet, Kupfer
Querschnitt
rund
Durchmesser
80 – 600 mm (weitere Durchmesser auf Anfrage)
Isolierung
Mineralische Dämmung mit 32,5 mm Dicke,
Premiumprodukt mit 30 oder 50 mm Dicke
Verbindung
Steckverbindung Muffe/Sicke mit Klemmband
Steckmuffenhöhe: 60 mm (Premiumprodukt 100 mm)
